一、產品概述

    YG型立式單級單吸防爆油泵，是新一代節能、環保立式離心泵，同時根據使用溫度、介質等不同在ISG型管道泵基礎上派聲生出適用熱水IRG熱水泵。該系列泵性能優、可靠性高、壽命長、結構合理、外形美觀，具有行業領先水平。

    二、產品用途

    適用于供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為－20℃~+120℃。

    三、工作條件:

    1、吸入壓力≤1．6MPa，或泵系統最高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

    2、環境溫度<40℃，相對濕度<95％。

    3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

    注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。

    四、產品特點:

    運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

    滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

    噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

    故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。

    維修方便：更換密封、軸承，簡易方便。

    占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便于管道布置安裝，節省空間。

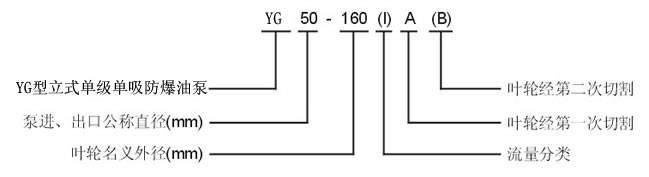

    五、型號意義：

    六、結構說明：

結構說明：1取壓塞2排氣閥3葉輪4機械密封5軸承6電機7聯體座8擋水圈9葉輪螺母10泵體11放水閥

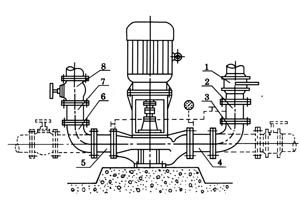

    七、安裝方式：

管道離心泵安裝方式

1進口閥門2直管3彎管4直管5直管6彎管7直管8出口閥門

    注：因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
